ARQUITECTURA DE HARDWARE

miércoles, 18 de noviembre de 2015

3 CORTE- DISCO DURO

Infografia disco duro completa from jxpineda

3 CORTE - PLACA BASE

Infografia placa base from jxpineda

3 CORTE- Debug

DEBUG

Comando A Emsamblador

0100 Todos los programas arrancan en la posición 0100

A--- Ensamblar

D--- Mirar memoria -consultar

E--- Escribir

U--- Mostrar, observar los programas

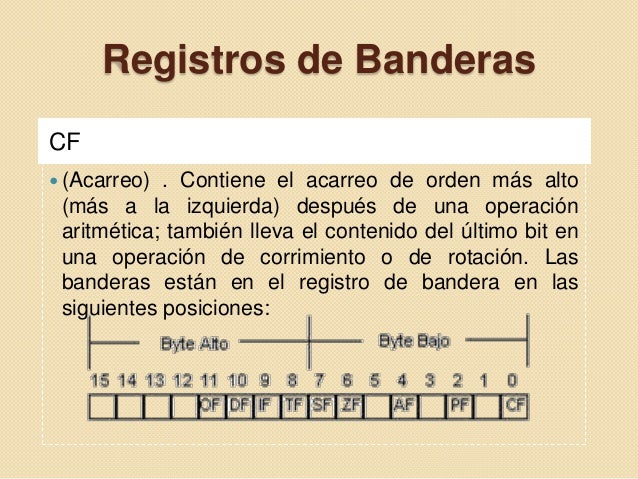

Registros de apuntador SP

Apuntador Base BP

Registros de Dirección DI

Semegto datos DS

Semegto Pila SS

Segmento Codigo CS

Apuntador de instrucciones IP

Ana Barón Precursora del lenguaje de alto nivel

comandos mas usados

A	dirección	Ensamblar (ingresar código assembly)
D	dirección cantidad	Mostrar en pantalla direcciones de memoria en presentación hexa
E	dirección	Editar memoria desde dirección
F	direc1 direc2 valor	Llenar memoria desde direc1 hasta direc2 con el dato valor
G	dirección	Ir (durante la ejecución) a la dirección dirección
H	valor1 valor2	Muestra el resultado de la suma y resta hexadecimal entre valor1 valor2
I	puerto	Obtiene una entrada desde el puerto puerto
M	direc1 direc2 direc3	Mueve el bloque de memoria direc1- direc2 a partir de direc3
P	cant	Salta sobre procedimientos cant de veces o hasta dirección direc
Q		Sale de Debug
S	direc1 direc2 valores	Busca en bloque de memoria desde direc1 hasta direc2 los bytes valores
T	cant	Igual que P pero son instrucciones simples
U	direc cant	Desensambla cant bytes a partir de la dirección direc
XS		Muestra estado de memoria expandida
?		Presenta pantalla de ayuda

Tabla de códigos

http://www.jegerlehner.ch/intel/IntelCodeTable_es.PDF

DURANTE TRES CLASES SE TRABAJO EL PROGRAMA DEBUG

3 CORTE-CORRECCION EVALUACIÓN

CORRECCION EVALUACIÓN

SEGUNDO CORTE

RTA: DOS

RTA: UNO

RTA: Firmware

Rta: Ocho

10.

11.

12.

13.

Rta:

Registro de codificador de instrucciones

15.

Rta: Los registros del procesador

16.

Rta: 10010001

17.

18.

19.

Gracias...

domingo, 18 de octubre de 2015

SEGUNDO CORTE- Quinta Entrada

MAPEADO DE LA MEMORIA

Un sector de la memoria se puede dañar.

Si se daña por encima del primer mega.

Sector Closter y pista del disco duro, se daña; solo no guarda en el disco duro pero sigue sirviendo

http://galia.fc.uaslp.mx/~cantocar/ARQUI_COM_II/LIBRO%20IBM-PC/img/ap00p.gif

http://www.zator.com/Hardware/Images_esp/H4_2-F1.gif

Hasta los 32 MB memoria expandida

Bloque: "Gestor de memoria expandida"

Desde los 32 MB hasta los 64 GB memoria Extendida

16 Sectores: La memoria del sistema operativo o memoria dos

Mapeado de la memoria from mayermora

BIOS

Bios from mayermora

SEGUNDO CORTE - Cuarta Entrada

JERARQUIA DE LA MEMORIA

Velocidad, Tiempo de acceso, tamaño, costo, cantidad

Jerarquía: Divide la memoria en cuatro elementos que son susceptibles para almacenar información.

Registro de procesador: Dispositivos de memoria de mayor velocidad

Memoria Cache: tiene la misión de conectar las velocidades muy bajas de la memoria con el siguiente nivel; regularme en un solo nivel, L1: Board, L2: Set, L3: Sobre procesador
